電動ドリルを使用している方で、
以下の点が気になることはありますか？
・「電動ドリル / ミニボール盤」の騒音が気になる！
・「卓上ボール盤」は重くて持ち運びしにくい！
・面積の大きい材も加工したい！
・場所の制限がない「バッテリー式」があればなぁ～
本記事を読めば、上記の課題を解消した

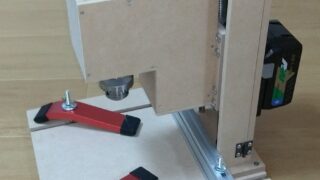

「蓄電池式静音ドリルプレス（~66dB）」の作り方が分かります。
ぜひ、オリジナルのドリルプレス（ボール盤）を製作してみませんか？
[本作品の特徴]
①駆動時の騒音が小さい
②比較的軽量で持ち運びしやすい（本作5～6kg）
（ミニボール盤5kg、卓上ボール盤20kg)
③幅広い種類の材に穴あけ加工が可能
④バッテリー式のため、使用場所に制限が無い
本作品の性能
[性能]
・騒音 ：「57dB」 （完成状態での騒音値 : 1m地点）
・振動 ：「0.9」（完成状態での振動値 : 1m地点）
・昇降幅 ：80mm（基準：ドリルチャック先端）
・フトコロ：105mm
[筐体の大きさ]
・横幅：30cm
・奥行：46cm
・高さ：32cm
駆動部作製
①木材カット / 接着
まずは、ドリルプレスの外枠を組み立てていきます。
騒音が一番発生しそうな「減速部分」を覆う意味でも重要な部品です。
[使用した材]
① MDF9mm：「80mm × 60mm」 1枚
② MDF9mm：「80mm × 130mm」 2枚
③ MDF9mm：「80mm × 100mm」 1枚
④ MDF9mm：「80mm × 160mm」 1枚
⑤ MDF9mm：「80mm × 110mm」 1枚
⑥ ベアリング：「内径20mm / 外径37mm」２個
まずは、①-⑤MDFを用意します（下画像）。
①・②MDF(１枚)に穴をあけます（下画像）。
そして、②-④MDFを接着します（下画像）。
接着したら、⑤MDFと④MDFを重ねて切り、
端の長さを揃えます（下画像）。
仕上げに、①・⑤MDFを以下の形に接着し、
⑥ベアリングを装着したら完了です（下画像）。
②部品組立
[使用した材]
⑦ スピンドルモーター：「200W」 １基
⑧ タイミングプーリー：「内径8mm / 30歯」 １個
⑨ タイミングプーリー：「内径20mm / 100歯」 １個
⑩ タイミングベルト ：「幅6mm / 270mm」 １個
⑪ シャフトカラー ：「内径20mm」 2個
⑫ チャックアーバー ：「S軸 2×ST20」 1個
⑬ ドリルチャック ：「10MG JT.NO.2S」 1個
⑦-⑬各部品を駆動部に装着します（下画像）。
③仕上げ
[使用した材]
⑭ MDF5.5mm：「実寸合わせ」 ２種類
⑮ MDF9mm ：「115mm × 120mm」 １枚
⑭MDFは「駆動部側面側」および「モーター後ろ側」に
ビスで側面に固定します。
また、⑮MDFはブッシュ取付用の穴をあけ、
モーター背面に接着します（下画像）。
昇降機構導入
①支柱作製
[使用した材]
⑯ MDF9mm ：「130mm × 300mm」 1枚
⑰ MDF9mm ：「75mm × 130mm」 2枚
⑱ MDF9mm ：「85mm × 300mm」 2枚
⑲ MDF9mm ：「85mm × 190mm」 １枚
まずは、⑰MDFにシャフト用の穴φ10をあけます（下画像）。
次に、⑯⑰MDFを「コの字型」に接着します（下画像）。
その後、⑱MDFのうち、片面は接着剤で貼り付けて、
もう一枚は、蝶番で連結します（下画像）。
②部品組立
[使用した材]
⑳ シャフト ：「φ10mm / 300mm」 2枚
㉑ リニアブッシュ ：「内径10mm用」 4個
㉒ シャフトカラー ：「内径10mm」 3個
㉓ フック ： 2個
㉔ ばね ： １本
⑳-㉔各部品を支柱に装着します。
㉒シャフトカラーは、「支柱側面の扉側のシャフトの下端」と
「上両端青枠、下側手前赤枠」に１個ずつ取り付けます（下画像）。
㉓フックは、⑮MDFの裏面と支柱の上面に
１個ずつ取り付けます（上画像）。
基板作製
①部材作製
[使用した材]
[１層目]
㉕ MDF12mm ：「300mm × 385mm」 １枚
[2層目]㉖ MDF14.5mm：「50mm × 385mm」 2枚
㉗ MDF14.5mm：「190mm × 85mm」 1枚
⑲ MDF9mm ：「85mm × 190mm」 １枚
㉘ tスロットトラック：「30mm規格、長さ30cm」 ２本
㉙ MDF14.5mm：「130mm × 140mm」 1枚
㉚ MDF14.5mm：「130mm × 160mm」 1枚
㉛ 鬼目ナット ：「M4、長さ10mm」 8個
まず、㉕MDFの上両端に㉖MDFを
接着剤で貼り付けます（下画像赤枠）。
続いて、㉗MDFを接着します（下画像青枠）。
そして、⑲MDFを仮固定したまま下穴φ6をあけて、
㉛鬼目ナットを埋め込みます。
次に、㉘tスロットトラックを仮固定し、
下穴φ６をあけた後、㉛鬼目ナットを埋め込みます（下画像緑枠部分）。
再度、㉘tスロットトラックを固定します。
その後、㉙㉚MDFを１層目に仮固定した状態で下穴φ６をあけて、
１層目に㉛鬼目ナットを埋めます（下画像茶枠）。
②ガイドフェンス導入
[使用した材]
㉜ アルミフレーム2040：「長さ300mm」 1本
㉝ tスロットナット ：「M6、30mm規格」 2個
㉞ M6ボルト ：「長さ65mm」 2本
㉟ ノブ ：「M6」 2個
㊱ ホールドダウンクランプ： 2個
㊲ tスロットナット ：「M8、30mm規格」 2個
㊳ 全ねじ ：「M8、100mm」 2本
㉜-㊳各部品を㉘tスロットトラックに
取り付けます（下画像）。
蓄電池取付
[使用した材]
㊴ スイッチ ：１個
㊵ バッテリーアダプター ：１個
㊶ 18Vバッテリー ：１個
まず、駆動部の左側面を外し、φ６とφ12の穴をあけて、
以下の通りに加工します。
φ６：モーターの電線を通す
φ12：スイッチを取り付け
㊴スイッチを駆動部に固定して、
ギボシ端子同士を繋ぎます（下画像）。
㊵バッテリーアダプターを支柱裏面に固定し、
仕上げに、㊳18Vバッテリーを装着したら完成です（下画像）。
性能試験
[騒音・振動] 減速比 0.3
18.0V (1350rpm) : (0m 66dB・1.0 / 1m 57dB・0.9)
使用した部品：一覧
最後に、本記事で使用した商品を下に挙げておきます。
部品選定・自作の参考にしてみて下さい。
[Amazonで購入したもの]
①タイミングプーリーGT2 100T・30T
ドリルの回転数を落とすために使用します。
今回の組み合わせで、1350rpmに減速しています。
②バッテリーアダプター
使用するバッテリーごとに製品があるため、
所有しているものに合わせて購入してください。
③フック
ドリルを釣り上げた状態を維持するために使用します。
④リニアブッシュ
⑤tスロットトラック 30mm規格 ⑥ホールドダウンクランプ
木材などの加工対象を抑えるために使用します。
片手が空くため、便利な機能です。
[Aliexpressで購入したもの]
①スピンドルモーター
「モーター」はAmazonでも購入することができますが、
「価格」が高いので、抵抗が無ければAliexpressでの購入がおすすめです。
（※納期は２週間程度かかります。）
[ホームセンターで購入したもの]
①蝶番
「蝶番」は支柱側面の開閉用部品として使用します。
深さ調整機能を導入するために、この設計にしています。
②ばね
ばねに関しては、種類が多すぎるので選択ミスに注意が必要です。
今回使用したものは、以下のものです。
[モノタロウで購入したもの]
①ベアリング内径20mm / ②セットカラー内容20mm
チャックアーバーの外径に合わせて選定しました。
https://www.monotaro.com/p/3932/5571/
https://www.monotaro.com/p/3262/3132/
③S軸チャックアーバー / ④ドリルチャック
https://www.monotaro.com/p/4093/7644/
https://www.monotaro.com/p/0465/9846/
⑤タイミングベルトGT2 270mm
https://www.monotaro.com/p/3621/4175/
⑥シャフトφ10
モノタロウで購入すると、品質が安定しています。
昇降にも影響を及ぼすので、信頼できるものを選びました。
https://www.monotaro.com/p/7606/0313/
⑦アルミフレーム
「アルミフレーム」はガイドフレームに使います。
金属なので木材とは異なり、反りによる精度低下を避けれます。
